FACILITY 設備紹介
製缶板金溶接
6軸溶接ロボットFD-B6L＋ポジショナーA2PF1001
（ダイヘン）
（ダイヘン）
スペック
＜マニピュレータ＞
・位置繰り返し精度：±0.05ｍｍ
・腕の動作断面積：6.37㎡×340°
＜ポジショナー＞
・最大積載量：1000kg
・繰り返し精度：±0.08mm
昇降式片持ち3軸ポジショナーSK5000S
（ラインワークス）
（ラインワークス）
スペック
・最大積載量：5000kg
・フトコロ寸法：2300ｍ
・昇降軸ストローク：900ｍｍ
横にスクロールできます
| 機械名・工場名 | スペック | |
|---|---|---|
|
F3工場 板金溶接工場 （L60m×W20m×7.5m） |
・天井クレーン3基(5t〜10t） ・クレーン下有効高さ7m ・空調システム完備 |
|
F4工場 板金溶接工場 （L27m×W18ｍ×Ｈ7.5ｍ） |
・天井クレーン2基(2.8t〜10t） ・クレーン下有効高さ6m ・空調システム完備 |
|
酸洗い工場 100㎡ | ・最大長さ7ｍ、高さ4ｍまで対応可能（W10m×L9m×H5m） |
|
6軸溶接ロボットFD-B6+ ポジショナーA2PF501 （ダイヘン） |
＜マニピュレータ＞ ・位置繰り返し精度：±0.08ｍｍ ・腕の動作断面積：3.59㎡×340° ＜ポジショナー＞ ・最大積載量：500kg ・繰り返し精度：±0.08mm |
機械加工
大型床上形横中ぐりフライス盤 BF-130B BR30/40
（芝浦機械）
（芝浦機械）
スペック
・テーブル寸法：3000×4000
・最大ストローク：5300×3500×1000×2500
・制御装置：TOSNUC-999
・ATC：60本
・AATC,アタッチメント：アングルヘッド0,90,180,270度
・主軸回転数r.p.m.(アタッチメント装着時)：2000（500）
4軸制御高速マルチセンタ RB-5VM
（新日本工機）
（新日本工機）
スペック
・テーブル寸法：5000×2500
・最大ストローク：5000×2900×600×1400
・制御装置：FANUC-18i-MB
・ATC：60本
・AATC,アタッチメント：アングルヘッド 5度x72分割
・主軸回転数r.p.m.(アタッチメント装着時)：6000（5000）
5軸制御立形マシニングセンタ MU-6300V-L 6APC
（オークマ）
（オークマ）
スペック
・テーブル寸法：Φ630
・最大ワーク寸法：Φ830×Ｈ550
・制御装置：OSP500
・ATC：64本
・APC：6パレット
・主軸回転数r.p.m.(アタッチメント装着時)：10000<旋削時C軸:800>
・備考： 旋削可、機内計測
三次元測定機CRYSTA-APEX V9166
（ミツトヨ）
（ミツトヨ）
スペック
・本体測定範囲 900×1600×600mm
・最小表示量 0.0001mm（0.1μｍ）
横にスクロールできます
| 機械名・工場名 | スペック | |
|---|---|---|
|
F2工場 機械加工工場 （L84m×W35ｍ×Ｈ10ｍ） |
・天井クレーン東棟4基（5t〜20t）西棟3基（5t〜20t） ・クレーン下有効高さ6.5m ・空調システム完備 |
|
RB-4N（新日本工機） |
・テーブル寸法：6000×2200 ・制御装置：FANUC-11M ・ATC：60本 ・AATC,アタッチメント：手動アングルヘッド0,90,180,270度 ・主軸回転数r.p.m.(アタッチメント装着時)：3000（900） |
|
RB-3N（新日本工機） |
・テーブル寸法：4000×2200 ・制御装置：FANUC-11M ・ATC：40本 ・AATC,アタッチメント：手動アングルヘッド0,90,180,270度 ・主軸回転数r.p.m.(アタッチメント装着時)：3000（900） |
|
MILLAC-1052V（オークマ） |
・テーブル寸法：2200×1050 ・制御装置：FANUC-16i-MB ・ATC：54本 ・主軸回転数r.p.m.(アタッチメント装着時)：5000 |
|
TUE-20型（芝浦機械） |
・テーブル寸法：Φ2000 ・制御装置：FANUC-0i-TC ・ATC：6本 ・主軸回転数r.p.m.(アタッチメント装着時)：200 |
|
BP-13B.R5（芝浦機械） |
・テーブル寸法：2200×1800 ・制御装置：TOSNUC-999 ・ATC：60本 ・AATC,アタッチメント：手動アングルヘッド角度任意 ・主軸回転数r.p.m.(アタッチメント装着時)：3000 |
|
BTD-110H.R16（芝浦機械） |
・テーブル寸法：1400×1600 ・制御装置：TOSNUC-999 ・ATC：60本 ・主軸回転数r.p.m.(アタッチメント装着時)：3000 |
|
BTD-200Q（芝浦機械） |
・テーブル寸法：1000×1000 ・制御装置： TOSNUC-777 ・ATC：30本 ・主軸回転数r.p.m.(アタッチメント装着時)：1250 |
|

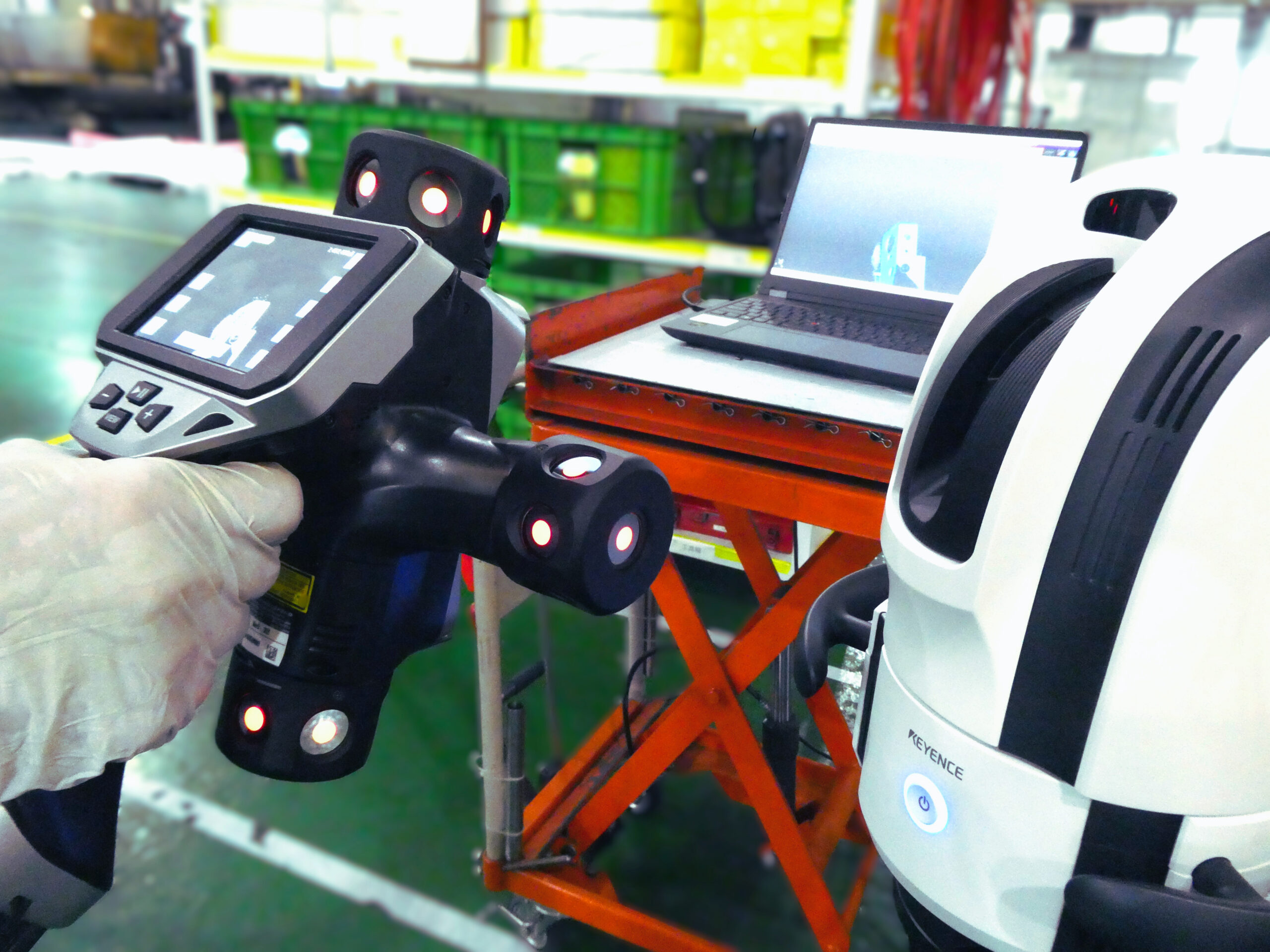

ハンディプローブ三次元測定機（KEYENCE） XM-1200/1500 |
|
|
長尺旋盤（大日金属工業） DLG-SH |
最大ストローク：φ600(400)×3500 |
|
平面研削盤（芝浦機械） KPL-E620 |
最大ストローク：2400×680×800 |
装置組立
F7工場 組立工場
（L50m×W20m×H10m）
（L50m×W20m×H10m）
スペック
・天井クレーン2基（10t＋10t｜5t＋5t）
・クレーン下有効高さ6.5m
・空調システム完備
・油焚き小型簡易貫流蒸気ボイラー3基
サプライセンター 資材倉庫
（L20ｍ×Ｗ29ｍ×H5.5ｍ）
（L20ｍ×Ｗ29ｍ×H5.5ｍ）
スペック
・4段パレットラック設置
横にスクロールできます
| 機械名・工場名 | スペック | |
|---|---|---|
|
F1工場 組立工場 （L84m×W18m×H10m） |
・天井クレーン4基（5t〜20t） ・クレーン下有効高さ6.5m ・空調システム完備 ・油焚き小型簡易貫流蒸気ボイラー1基 |
|
F5工場 サブアッセンブリ工場 （L30m×W11ｍ×Ｈ7.2ｍ） |
・天井クレーン2基（2.8t〜5t） ・クレーン下有効高さ6.5m ・空調システム完備 |
|
F6工場 組立工場 （簡易クリーン工場） （L48m×W18ｍ×Ｈ7.5ｍ） |
・天井クレーン2基（2.8t〜20t） ・クレーン下有効高さ6.5m ・空調システム完備 |
